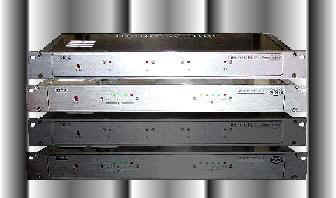

INTERFACES OPTIQUES  DIO-2   ET  DIO-V11

Description

Les interfaces optiques DIO-2 et DIO-V11 permettent la transmission numérique par fibre optique. En version standard, elles sont équipées de diodes LASER et PIN munies de connecteurs FC/PC et se connectent à une fibre monomode 1300 nm. Chaque interface contient deux unités d'émission et deux unités de réception indépendantes. Le débit nominal est de 2,048 Mbit/s. La distance de la liaison dépend de la qualité de la fibre et se situe aux alentours de 30 - 40 km. Les deux interfaces sont identiques quant au couplage avec la fibre. Elles diffèrent dans leurs connexions électriques : la DIO-2 possède des jonctions G.703, tandis que la DIO-V11 a des interfaces V-11. De plus, DIO-V11 peut s'adapter à des vitesses de transmission entre 32 kbit/s et 2,048 Mbit/s et a des indicateurs de l'état des circuits principaux en façade.

Caractéristiques techniques
1. Type de fibre : 1300 nm, monomode
2. Connecteurs optiques : FC/PC
3. Puissance nominale : - 11 dBm
4. Type d'émetteur : Diode LASER
5. Sensibilité nominale : - 36 dBm @ BER = 10.E-5
6. Type de récepteur : Diode PIN
7. Interface électrique : G.703 (DIO-2), V-11 (DIO-V11)
8. Connecteurs électriques : BNC 75 Ohms (DIO-2), CANNON 15 (DIO-V11)
9. Indicateurs (DIO-2) : Niveau reçu insuffisant
10. Indicateurs (DIO-V11) : Niveau reçu insuffisant, 103, 104, 105, 109
11. Nombre d'interfaces par boîtier : 2 émetteurs et 2 récepteurs
12. Présentation  : Boîtier 19 "/ 1U / 200mm
13. Alimentation : 220 V / 50 Hz, option : 12 ou 24 V cc
14. Température de fonctionnement : 0 à 40°C
15. Humidité relative : 95 % sans condensation
16. Ressources de la liaison : 25 dB @ BER = 10.E-5
17. Atténuation maximale dans la fibre : 20 dB (recommandé)
18. Niveau maximum en réception : - 16 dBm
